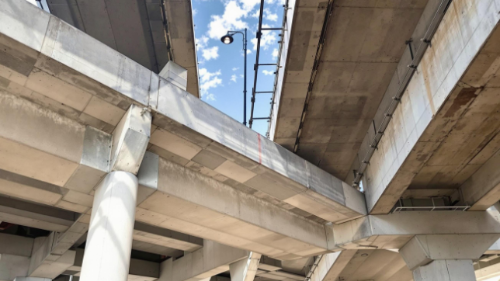

철근 콘크리트 구조는 20세기 이후 현대 건축 기술의 발전에 있어 중추적인 역할을 수행해 온 구조 시스템입니다. 콘크리트와 철근이라는 이질적인 두 재료를 결합하여, 각 재료가 가진 단점을 상호 보완하고 장점을 극대화함으로써, 건축물의 구조적 성능과 디자인 가능성을 획기적으로 향상시켰습니다. 철근 콘크리트 구조는 주거, 상업, 산업 시설은 물론, 교량, 댐, 터널, 항만 시설 등 다양한 사회 기반 시설물에 광범위하게 적용되며 현대 문명의 발전을 뒷받침하고 있습니다.
1. 철근 콘크리트의 재료적 특성
철근 콘크리트 구조는 콘크리트와 철근, 두 가지 주요 재료의 복합 작용을 통해 구조적 성능을 발휘합니다. 각 재료의 고유한 특성을 이해하는 것은 철근 콘크리트 구조의 거동을 파악하고, 효율적인 설계를 수행하는 데 필수적입니다.
1.1 콘크리트의 특성
콘크리트는 시멘트, 골재, 물, 그리고 필요에 따라 혼화재를 혼합하여 제조되는 대표적인 건설 재료입니다. 경화 과정 후에는 높은 압축 강도를 발휘하며, 내구성과 내화성 또한 우수합니다. 하지만 콘크리트는 인장 강도가 압축 강도에 비해 매우 낮고, 균열 발생에 취약하다는 단점을 가지고 있습니다.
- 압축 강도: 콘크리트는 압축 하중에 대한 저항력이 우수합니다. 이는 구조물의 하중을 지지하고 안정성을 확보하는 데 중요한 역할을 합니다.
- 인장 강도: 콘크리트는 인장 하중에 대한 저항력이 매우 낮습니다. 인장력이 작용하는 부위에는 균열이 발생하기 쉽고, 구조물의 내구성 저하를 야기할 수 있습니다.
- 내구성: 콘크리트는 화학적 침식, 동결 융해 작용 등 외부 환경 요인에 대한 저항성이 우수합니다. 적절한 배합 설계와 시공 관리를 통해 장기간 구조적 성능을 유지할 수 있습니다.
- 내화성: 콘크리트는 불연 재료이며, 화재 발생 시에도 비교적 높은 온도까지 구조적 성능을 유지합니다. 콘크리트 피복 두께를 확보함으로써 철근을 화재로부터 보호하고, 구조물의 붕괴를 지연시킬 수 있습니다.
- 경제성: 콘크리트 재료는 비교적 저렴하고, 생산 및 가공이 용이하여 경제적인 구조 시스템 구축이 가능합니다.
1.2 철근의 특성
철근은 주로 강철을 가공하여 만든 봉 형태의 보강재입니다. 높은 인장 강도를 가지며, 콘크리트의 낮은 인장 강도를 보완하여 철근 콘크리트 구조체의 휨, 인장 저항 성능을 향상시키는 역할을 합니다. 철근은 콘크리트와의 부착력 확보를 위해 표면에 마디 또는 리브를 가진 형태로 제작됩니다.
- 인장 강도: 철근은 인장 하중에 대한 저항력이 매우 우수합니다. 콘크리트의 인장 취약성을 보완하여 구조물 전체의 인장 성능을 확보하는 데 필수적입니다.
- 항복 강도: 철근은 항복 강도 이상의 하중이 작용하면 영구 변형이 발생합니다. 구조 설계 시에는 철근의 항복 강도를 기준으로 안전성을 확보합니다.
- 연성: 철근은 항복 후에도 상당한 변형 능력을 가집니다. 이는 구조물이 과도한 하중에 의해 파괴되기 전에 변형을 통해 경고하고, 붕괴를 지연시키는 역할을 합니다.
- 부착력: 철근은 콘크리트와 화학적, 물리적으로 부착되어 일체 거동합니다. 부착력은 철근과 콘크리트 사이의 응력 전달을 가능하게 하고, 철근의 인장 성능을 콘크리트 구조체 전체에 발휘하도록 합니다.
2. 철근 콘크리트 구조의 구조적 특징
철근 콘크리트 구조는 콘크리트와 철근의 재료적 특성을 효과적으로 활용하여 다양한 구조적 특징을 나타냅니다. 이러한 특징은 건축물의 형태, 공간 구성, 구조 성능에 직접적인 영향을 미칩니다.
2.1 압축 및 인장 저항
철근 콘크리트 구조는 콘크리트의 압축 강도와 철근의 인장 강도를 상호 보완적으로 활용하여 압축력과 인장력에 모두 효과적으로 저항합니다. 압축력은 콘크리트가, 인장력은 철근이 부담하도록 설계함으로써, 구조물 전체의 하중 지지 능력을 극대화합니다.
2.2 휨 저항
보, 슬래브와 같이 휨 모멘트가 발생하는 부재에서 철근은 인장 측에 배치되어 휨 모멘트에 저항합니다. 콘크리트는 압축 측에서 휨 압축력을 부담하고, 철근은 인장 측에서 휨 인장력을 부담하는 휨 저항 메커니즘을 통해 휨 하중에 대한 안정성을 확보합니다.
2.3 전단 저항
보, 기둥과 같이 전단력이 발생하는 부재에서 철근은 주철근과 함께 스터럽, 늑근 등의 형태로 배근되어 전단력에 저항합니다. 콘크리트 자체의 전단 강도와 함께 철근의 전단 보강 효과를 통해 전단 파괴에 대한 안전성을 확보합니다.
2.4 내진 성능
철근 콘크리트 구조는 지진 하중에 대한 저항 성능이 우수합니다. 철근의 연성과 콘크리트의 강성이 조합되어 지진 에너지를 흡수하고 분산시키는 효과를 나타냅니다. 내진 설계를 통해 지진 발생 시 구조물의 붕괴를 방지하고, 인명 피해를 최소화할 수 있습니다.
2.5 내구성 및 유지관리
철근 콘크리트 구조는 콘크리트의 우수한 내구성으로 인해 장기간 유지 관리가 용이합니다. 철근은 콘크리트 피복에 의해 보호되어 부식을 방지하고, 구조물의 수명을 연장시킵니다. 적절한 유지 관리 계획을 수립하고 주기적인 점검을 통해 구조물의 안전성을 지속적으로 확보할 수 있습니다.
3. 철근 콘크리트 구조의 설계 및 시공
철근 콘크리트 구조물의 안전하고 효율적인 건설을 위해서는 합리적인 설계와 정밀한 시공 관리가 필수적입니다. 구조 설계는 건축물의 기능, 하중 조건, 환경 조건 등을 고려하여 안전율을 확보하고, 경제성을 고려하여 최적의 구조 시스템을 구축하는 과정입니다. 시공 관리는 설계 도서에 따라 정확하게 시공하고, 품질 관리를 통해 구조물의 성능을 확보하는 과정입니다.
3.1 구조 설계
철근 콘크리트 구조 설계는 구조물의 안전성과 사용성을 확보하기 위한 핵심 과정입니다. 구조 설계자는 건축물의 형태, 크기, 하중 조건, 지반 조건, 내진 성능 요구 수준 등을 종합적으로 고려하여 구조 시스템을 계획하고, 부재의 크기, 철근 배근 상세 등을 결정합니다. 구조 설계는 관련 법규 및 기준을 준수하여 수행되어야 하며, 구조 계산 및 해석을 통해 안전성을 검증해야 합니다.
- 하중 산정: 건축물에 작용하는 고정 하중, 활하중, 풍하중, 지진 하중 등 다양한 하중을 산정합니다.
- 구조 시스템 계획: 기둥-보 시스템, 벽식 구조 시스템, 플랫 슬래브 시스템 등 건축물의 형태와 기능에 적합한 구조 시스템을 계획합니다.
- 부재 설계: 각 부재(기둥, 보, 슬래브, 벽체 등)에 작용하는 하중에 대한 저항 성능을 확보하도록 부재의 크기 및 철근 배근 상세를 결정합니다.
- 구조 해석 및 안전성 검토: 구조 해석 프로그램을 이용하여 구조물의 응력, 변형 등을 분석하고, 안전 기준 만족 여부를 검토합니다.
- 내진 설계: 지진 발생 가능 지역에서는 내진 설계를 수행하여 지진 하중에 대한 구조물의 안전성을 확보합니다.
3.2 시공 관리
철근 콘크리트 구조물의 시공은 설계 도서, 시방서, 관련 기준에 따라 정확하게 이루어져야 합니다. 시공 과정에서는 재료 품질 관리, 배합 관리, 거푸집 설치, 철근 배근, 콘크리트 타설, 양생 등 각 단계별로 철저한 품질 관리가 요구됩니다. 시공 불량은 구조물의 성능 저하 및 안전 문제로 이어질 수 있으므로, 숙련된 기술자와 관리자의 감독 하에 시공해야 합니다.
- 재료 품질 관리: 시멘트, 골재, 철근, 혼화재 등 콘크리트 재료의 품질 기준 만족 여부를 검사하고, 불량 재료 사용을 방지합니다.
- 배합 관리: 설계 배합 비율에 따라 콘크리트를 정확하게 배합하고, 슬럼프, 공기량 등 작업성 및 품질 관련 시험을 실시합니다.
- 거푸집 공사: 설계 도면에 따라 거푸집을 정확하게 설치하고, 콘크리트 타설 시 변형이나 파손이 발생하지 않도록 견고하게 고정합니다.
- 철근 공사: 설계 도면에 따라 철근을 정확하게 배근하고, 철근 간격, 피복 두께 등을 철저히 관리합니다.
- 콘크리트 타설 및 다짐: 콘크리트를 균일하게 타설하고, 진동 다짐 등을 통해 공극을 최소화하여 콘크리트 밀실도를 확보합니다.
- 양생 관리: 콘크리트의 수화 작용이 원활하게 진행되도록 적절한 온도와 습도를 유지하며 양생합니다.
4. 철근 콘크리트 구조의 다양한 건축적 표현
철근 콘크리트 구조는 구조적 효율성뿐만 아니라, 건축 디자인의 다양한 가능성을 제시합니다. 콘크리트의 유연한 성형성과 철근의 구조적 성능을 활용하여, 곡면, 경사, 캔틸레버 등 다양한 형태의 건축물을 구현할 수 있습니다. 또한, 콘크리트 표면 마감 기법을 통해 다양한 질감과 색상을 표현하여 건축물의 미적 가치를 높일 수 있습니다.
4.1 노출 콘크리트 건축
노출 콘크리트 건축은 콘크리트 표면을 별도의 마감재로 덮지 않고 그대로 노출시키는 건축 방식입니다. 콘크리트 본연의 질감과 색감을 살려 건축물의 미니멀하고 현대적인 미감을 강조합니다. 노출 콘크리트 건축은 구조체의 아름다움을 드러내고, 재료의 물성을 직접적으로 경험하게 하는 특징을 가집니다.
4.2 프리캐스트 콘크리트 (PC) 건축
프리캐스트 콘크리트 (PC) 건축은 공장에서 미리 제작된 콘크리트 부재를 현장에서 조립하는 건축 방식입니다. PC 건축은 공장 생산을 통해 품질 관리가 용이하고, 시공 기간 단축, 현장 작업량 감소, 폐기물 감소 등 다양한 장점을 가집니다. PC 건축은 모듈화, 표준화된 건축 방식을 통해 효율적이고 지속 가능한 건축을 실현하는 데 기여합니다.
4.3 고성능 콘크리트 건축
고성능 콘크리트는 고강도 콘크리트, 고내구성 콘크리트, 유동화 콘크리트 등 특수한 성능을 발휘하는 콘크리트를 사용한 건축 방식입니다. 고성능 콘크리트는 구조물의 안전성 및 내구성을 향상시키고, 슬림화, 경량화된 구조 설계를 가능하게 합니다. 고성능 콘크리트 건축은 초고층 건물, 장대 교량, 해양 구조물 등 특수한 요구 성능을 만족해야 하는 건축물에 적용됩니다.
5. 결론
철근 콘크리트 구조는 현대 건축의 근간을 이루는 핵심 기술입니다. 콘크리트와 철근의 장점을 결합하여 뛰어난 구조적 성능과 다양한 디자인 가능성을 제공하며, 건축물의 안전성, 내구성, 경제성을 확보하는 데 기여합니다. 지속적인 기술 개발과 혁신을 통해 철근 콘크리트 구조는 앞으로도 현대 건축의 발전에 중요한 역할을 담당할 것입니다. 친환경 콘크리트, 스마트 콘크리트 등 새로운 기술과의 융합을 통해 더욱 지속 가능하고 스마트한 건축물을 구현하는 데 기여할 것으로 기대됩니다.
